Полный привод квадроцикла: 2WD, 4WD и блокировки
Полный привод подключает к работе передние колёса. Блокировка переднего дифференциала связывает их между собой, чтобы колесо с хорошей опорой могло тянуть машину, когда второе буксует или вывешено.
Outlander XT-P 1000R в движении, модельный год 2025. Фото BRP.
Полный привод подключает к работе передние колёса. Блокировка переднего дифференциала связывает их между собой, чтобы колесо с хорошей опорой могло тянуть машину, когда второе буксует или вывешено. Это разные функции: на квадроцикле может быть 4WD без отдельного режима полной блокировки.
Для грунтовых маршрутов с отдельными скользкими участками достаточно подключаемого 4WD и автоматической работы переднего дифференциала. Если глубокие колеи и сильно различающееся сцепление передних колёс встречаются постоянно, полезна блокировка, которую выбирает водитель. У Can-Am эти варианты удобно сравнить на Outlander X mr 1000 и 1000R модельного года 2027. Ниже — их различия и точный порядок переключения из руководства MY2027.
Что означают 2WD, 4WD и AWD
В режиме 2WD у рассмотренных Outlander двигатель приводит задние колёса. Передние свободно катятся и задают направление. Этот режим подходит для обычного движения по плотному грунту, когда сцепления задних колёс хватает.
В режиме 4WD тяга поступает также к передним колёсам. Они помогают двигать квадроцикл там, где задние начинают проскальзывать: на рыхлом грунте, в грязи или снегу. Но положение 4WD ещё не означает, что левое и правое передние колёса соединены жёстко.
AWD тоже означает привод всех колёс, однако за этим названием может стоять другой алгоритм. Например, у Polaris Sportsman 450/570 MY2025 в выбранном AWD передний привод автоматически подключается при потере сцепления задними колёсами и отключается после его восстановления. Это отличается от выбора режима 2WD или 4WD на Outlander.
Вариатор и диапазоны H/L отвечают за передачу вращения от двигателя, а режим привода — за то, какие колёса получают тягу. Их связь подробно разобрана в статье о трансмиссиях.
Передний редуктор, дифференциал и блокировка
Редуктор передаёт вращение через шестерни, изменяя его скорость и направление. Дифференциал позволяет левому и правому колёсам вращаться с разной скоростью: наружное колесо в повороте проходит больший путь. Эти механизмы могут находиться в одном корпусе, поэтому в продаже весь передний агрегат часто называют редуктором.
Свободный дифференциал удобен в повороте, но его тягу ограничивает колесо с худшим сцеплением. Если одно колесо стоит на плотной кромке колеи, а второе вращается в жидкой грязи, хорошую опору первого не удаётся использовать полностью. Самоблокирующийся механизм уменьшает эту разницу автоматически. Принудительная полная блокировка механически связывает выходы к обоим колёсам: они должны вращаться с одинаковой скоростью.
У Outlander режим 4WD Lock относится к переднему дифференциалу. Задний привод — отдельный узел; в технических характеристиках руководства он указан как коническая главная передача.
Блокировка полезна именно при разнице сцепления. Если квадроцикл уже опирается днищем на грунт, а колёса не могут за него зацепиться, жёсткая связь передних колёс сама по себе не поднимет машину из колеи.
Visco-Lok QE и Visco-4Lok на Outlander X mr 2027
Visco-Lok QE — передний дифференциал с автоматическим ограничением разницы вращения колёс. Водитель подключает 4WD, а механизм работает без отдельной команды полной блокировки.

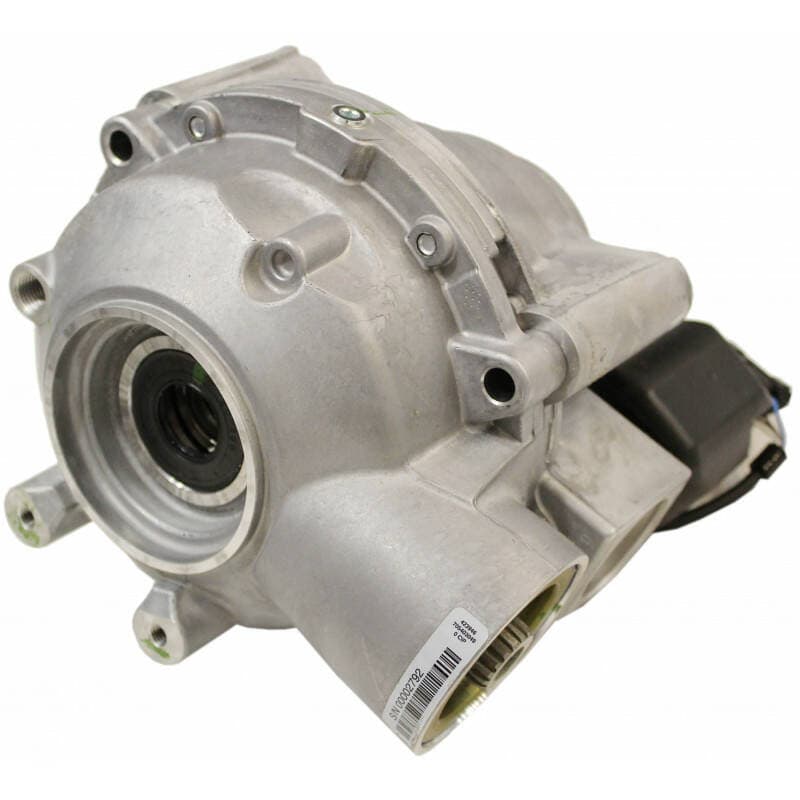

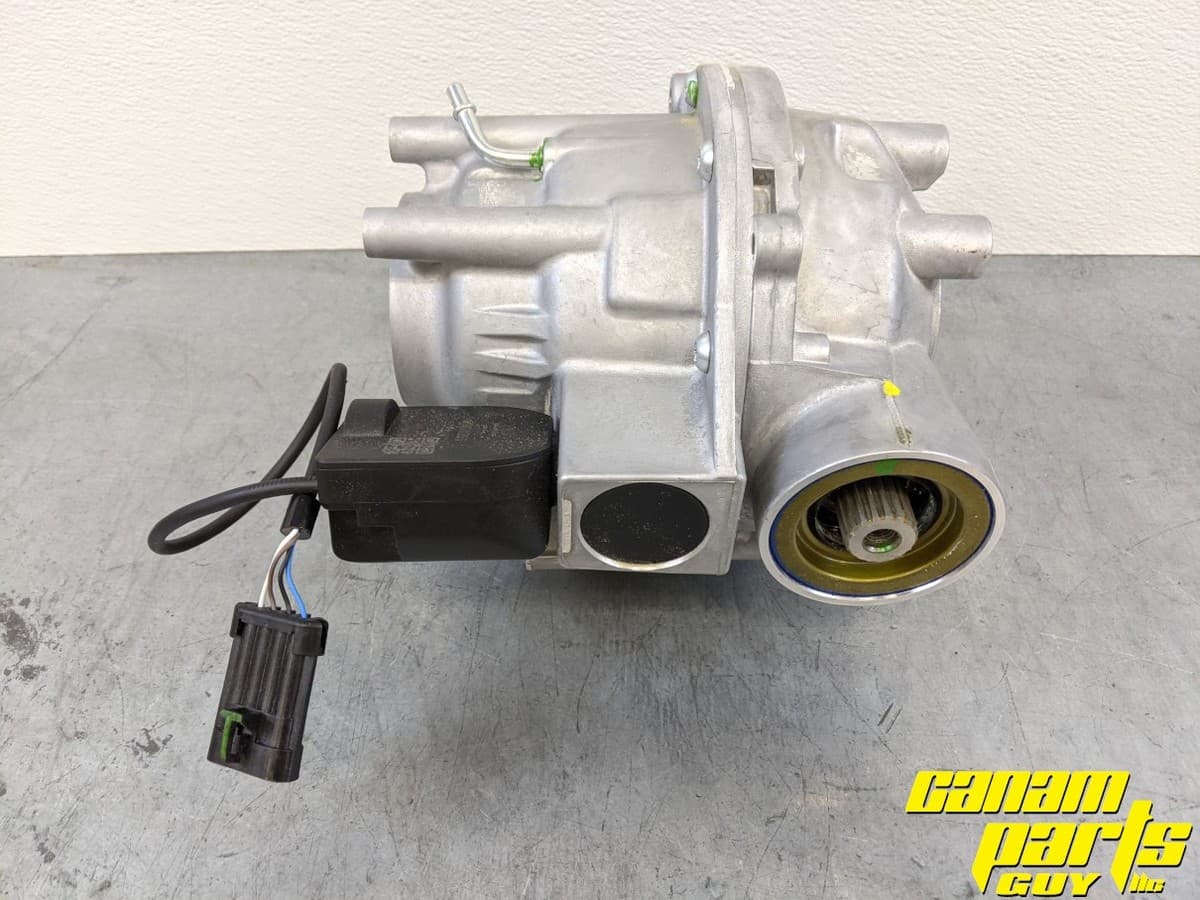

Visco-4Lok сохраняет автоматическую работу в обычном 4WD и добавляет режим 4WD Lock. Водитель может заранее запросить полную механическую блокировку переднего дифференциала перед трудным участком.
В североамериканской спецификации Outlander X mr MY2027 различие привязано к двигателю:
| Исполнение | Двигатель | Мощность | Передний дифференциал | Режимы привода |
|---|---|---|---|---|
| X mr 1000 | Rotax V-twin, 1001 см³ | 82 л.с. | Visco-Lok QE | 2WD / 4WD |
| X mr 1000R | Rotax V-twin, 1001 см³ | 101 л.с. | Visco-4Lok | 2WD / 4WD / 4WD Lock |
Здесь выбирают не только мощность. Если нужна команда полной передней блокировки, из этих двух исполнений подходит 1000R. Версия 1000 оставляет работу дифференциала автоматике.
Smart-Lok и Quick-4Lok — отдельные названия систем Can-Am для багги. Например, Quick-4Lok указан у Defender XT HD10/HD11 MY2027; Smart-Lok предлагает свои программы работы переднего дифференциала. Их названия режимов и порядок управления не относятся к Visco-4Lok на Outlander.
Когда нужен 4WD, а когда — 4WD Lock
Перед рыхлым или скользким участком стоит подключить 4WD: передние колёса получат тягу до того, как задние начнут буксовать. Для Outlander MY2027 это означает остановиться перед участком, отпустить газ и переключить привод на холостом ходу.
В обычном 4WD передний дифференциал продолжает автоматически ограничивать проскальзывание. Такой режим разумно оставить на извилистой грунтовой тропе с отдельными грязными лужами: помощь передних колёс нужна, а полная блокировка усложнила бы повороты.
Если колея глубже и одно переднее колесо разгружено, а второе остаётся на твёрдой опоре, у Visco-4Lok есть дополнительный инструмент — 4WD Lock. Он позволяет использовать сцепление опорного колеса по команде водителя. Это подходящий пример для короткого трудного отрезка, который машина проходит с малой скоростью.
Подъём или снег сами по себе не требуют полной блокировки. На равномерно рыхлой поверхности сначала нужен полный привод; в грязи и при движении вверх или вниз руководство рассматриваемых Outlander также предписывает низкий диапазон L. Причина для Lock появляется, когда передним колёсам достаётся разная опора.
Цена полной блокировки — изменение поведения в повороте. Наружному колесу нужен больший путь, а заблокированный механизм заставляет оба передних колеса вращаться одинаково. В руководстве MY2027 прямо сказано: радиус поворота увеличивается, включать Lock перед поворотом или во время него нельзя. Перед манёвром блокировку следует отключить. Усилитель руля DPS помогает водителю поворачивать руль, но не устраняет связь колёс.
Как включать привод и блокировку: Outlander X mr MY2027
Этот порядок относится к Outlander X mr и Outlander MAX X mr из руководства MY2027, документ 219002739. Команда Lock применяется к машинам, оснащённым Visco-4Lok; у X mr 1000 с QE такого режима нет.

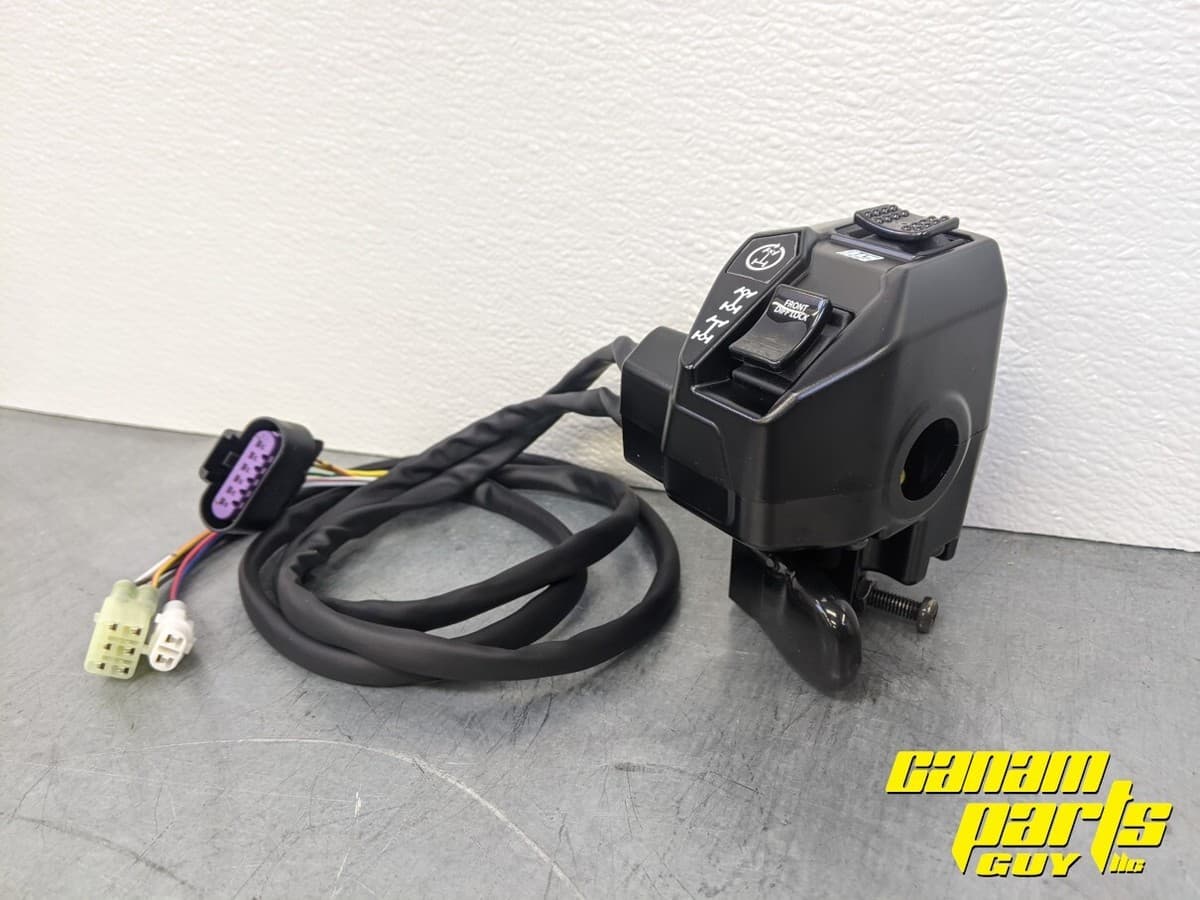

Для перехода из 2WD в 4WD полностью остановите квадроцикл и дайте двигателю работать на холостом ходу. Переведите селектор привода в центральное положение 4WD. Руководство запрещает менять 2WD/4WD в движении: это может повредить передний дифференциал.
Для включения 4WD Lock:
- Убедитесь, что уже выбран 4WD.
- Скорость должна быть ниже 30 км/ч. Отпустите рычаг газа.
- Кратковременно нажмите селектор до конца вверх.
- Проверьте подтверждение: индикатор на корпусе рычага газа, значок на дисплее и звуковой сигнал.
Если индикатор помигал и погас, команда не принята. Проверьте скорость и полностью отпустите газ, затем повторите запрос. Положение переключателя без подтверждения ещё не означает, что блокировка включилась.
Для отключения Lock при скорости ниже 30 км/ч и отпущенном газе кратковременно нажмите селектор до конца вверх ещё раз. Для возврата в 2WD полностью остановитесь, оставьте двигатель на холостом ходу и переведите селектор вниз.
| Действие | Условия по руководству MY2027 |
|---|---|
| 2WD ↔ 4WD | Полная остановка, двигатель на холостом ходу |
| Включение 4WD Lock | Уже выбран 4WD, скорость ниже 30 км/ч, газ отпущен |
| Работа с включённым Lock | Ограничитель скорости — 40 км/ч; Lock отключают перед поворотом |
40 км/ч — порог штатного ограничителя, а не рекомендация проходить трудный участок с такой скоростью.
Низкий диапазон L и кнопка Override
L выбирают для медленного движения с большим тяговым усилием на колёсах. В руководстве Outlander X mr MY2027 он предписан для грязи, препятствий, подъёмов и спусков, тяжёлого груза и буксировки прицепа. Перед выбором любого диапазона машина должна стоять, тормоза — быть нажаты.
Поэтому перед короткой глубокой колеёй последовательность может быть такой: остановка, выбор L с нажатым тормозом, подключение 4WD на холостом ходу; затем при отпущенном газе — запрос Lock и проверка подтверждения. После выхода из трудного отрезка Lock отключают перед поворотом. Чтобы вернуться в H или 2WD, вновь останавливаются.
Override временно снимает ограничение оборотов двигателя в заднем ходе или при включённом Lock. Руководство разрешает использовать его только на малой скорости, чтобы освободить застрявшую машину из грязи или мягкого грунта. Это отдельное действие, а не способ включить блокировку.
Для X mr MY2027 сначала полностью остановитесь и убедитесь, что пространство вокруг свободно. Удерживайте кнопку Override/DPS и плавно нажимайте газ; на дисплее появляется сообщение OVERRIDE. Отпускание кнопки выключает функцию. Для обычного движения задним ходом или с Lock руководство запрещает её использовать.
У Outlander MAX XT-P MY2027 порядок включения привода и Lock такой же, но Override вызывается кнопкой Start/Override. Одинаковое название функции не означает одинаковый пульт у всех Outlander.
Какое исполнение выбрать под маршрут
Для обычных грунтовых поездок с отдельными сложными местами выбирайте подключаемый полный привод с автоматическим передним дифференциалом. Среди сравниваемых X mr это 1000 с Visco-Lok QE: он позволяет подключить передние колёса, оставляя распределение тяги между ними автоматике. Компромисс — водитель не может отдельно запросить полную переднюю блокировку.
Для регулярных глубоких колей с вывешиванием переднего колеса мы рекомендуем X mr 1000R с Visco-4Lok. Помимо принудительной блокировки у него грязевые 30-дюймовые XPS Swamp King XL, высоко расположенные впуски двигателя и вариатора, вынесенный радиатор. Это оснащение соответствует грязевому маршруту. Но Lock приходится отключать для поворотов; постоянная езда с ним не заменяет обычный 4WD.
Для поездок с пассажиром и сложными участками подходит Outlander MAX XT-P 1000R MY2027: он обозначен в руководстве как двухместная модель и оснащён Visco-4Lok. Североамериканская спецификация предусматривает амортизаторы FOX Podium QS3 либо KYB со Smart-Shox. Выбор подвески меняет её работу, а режимы привода остаются 2WD / 4WD / Lock.
Буквы MAX не гарантируют пассажирского места во всём семействе. Outlander MAX X mr 1000R MY2027 рассчитан только на водителя: руководство прямо запрещает перевозить пассажира, несмотря на длинное сиденье. Для поездок вдвоём из этих моделей нужен MAX XT-P, а не MAX X mr.
Разницу двигателей и поколений Outlander раскрывает обзор Rotax. Исполнения X mr и другие модели представлены в каталоге Can-Am.
Уход за приводом после грязи
Руководство Outlander X mr MY2027 требует очищать места вокруг переднего и заднего приводных агрегатов, колёс и нижней защиты, где скапливаются грязь и мусор. Для мойки разрешён низкий напор, например садовый шланг; мойка высокого давления запрещена из-за риска повреждения электрических и механических компонентов.
