Подвеска снегохода: устройство, виды и настройка

Lynx Xterrain RE на заснеженном маршруте, модельный год 2025. Фото BRP.

Пружина поддерживает снегоход и принимает нагрузку, амортизатор гасит движение после толчка, а рычаги задают траекторию лыж и гусеничной тележки. Для зимней работы мы рекомендуем начинать с Skandic LE, для активного маршрута с выходами в глубокий снег — с Commander RE или Expedition Xtreme. Для горного управления подходят Summit и RMK; внутри этих семейств геометрия и амортизаторы различаются.

Разберём, что меняет преднатяг, зачем нужны настройки сжатия и отбоя и как сравнивать подвески конкретных моделей. Численный пример регулировки возьмём из руководства RMK Khaos модельного года 2027.

Передняя лыжная подвеска и задняя тележка

Передняя подвеска позволяет лыжам подниматься на неровностях и опускаться за ними. Рулевой механизм поворачивает лыжи, а рычаги или телескопические стойки направляют их перемещение относительно рамы. Геометрия передней подвески влияет на положение лыжи при сжатии и на реакцию машины в повороте.

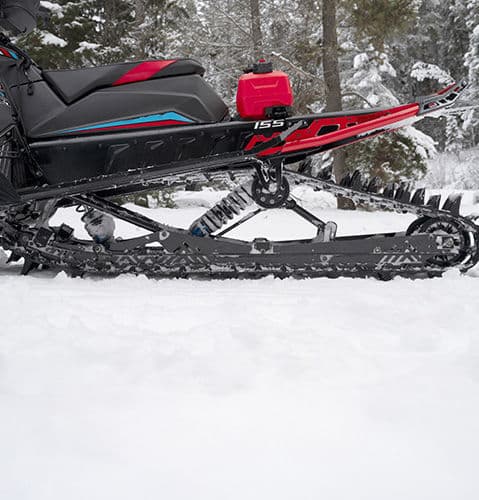

Задняя подвеска находится внутри гусеницы. Её тележка состоит из направляющих, катков, рычагов, пружин и амортизаторов. Направляющие поддерживают нижнюю часть гусеничной ленты, а рычаги позволяют тележке перемещаться относительно шасси. Передний амортизатор тележки также называют центральным: он расположен за лыжной подвеской, но относится уже к задней.

При разгоне нагрузка перераспределяется между лыжами и гусеницей. Геометрия тележки и её настройки влияют на то, насколько разгружаются лыжи. Это заметно по усилию на руле и подъёму передней части. У горного снегохода такой перенос веса используется в активном управлении; у рабочей машины важнее сохранить подходящее положение с грузом.

Ход подвески — диапазон перемещения между её крайними положениями по измерению производителя. Часть этого диапазона уже занята, когда водитель садится на снегоход. Остальное нужно для сжатия на кочке и распрямления во впадине. Пробой возникает, когда подвеска доходит до конца хода сжатия с жёстким ударом.

Пружина и амортизатор: нагрузка и демпфирование

На кочке пружина сжимается и запасает энергию. Затем она распрямляется и возвращает подвеску к исходному положению. Её жёсткость показывает, какая прибавка усилия нужна для дополнительного сжатия. У линейной пружины эта величина постоянна.

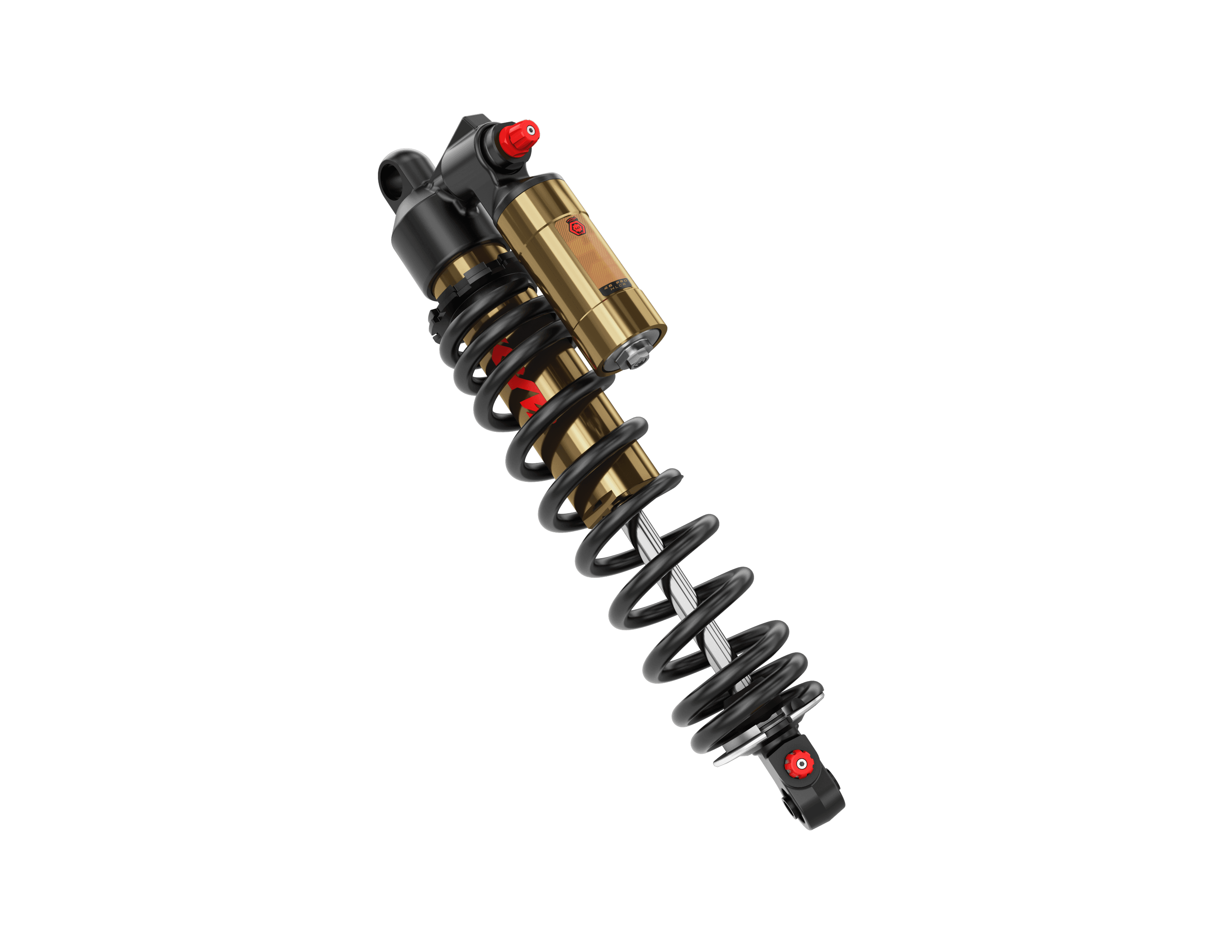

Амортизатор сопротивляется движению: масло проходит через каналы и клапаны, а энергия колебаний превращается в тепло. Это гашение называют демпфированием. Его сила зависит от скорости перемещения штока и настройки амортизатора. Пружина удерживает нагрузку, а демпфирование управляет тем, как быстро подвеска движется.

Сжатие — движение лыжи или тележки к раме. Отбой — обратное движение, когда подвеска распрямляется. Регулировка сжатия меняет сопротивление при приёме неровности, регулировка отбоя — скорость восстановления после неё.

Если отбой слишком быстрый, после толчка возможны раскачивание и резкое распрямление. Если слишком медленный, на серии кочек подвеска не успевает восстановиться: следующую неровность она встречает с меньшим запасом сжатия.

Что делает преднатяг

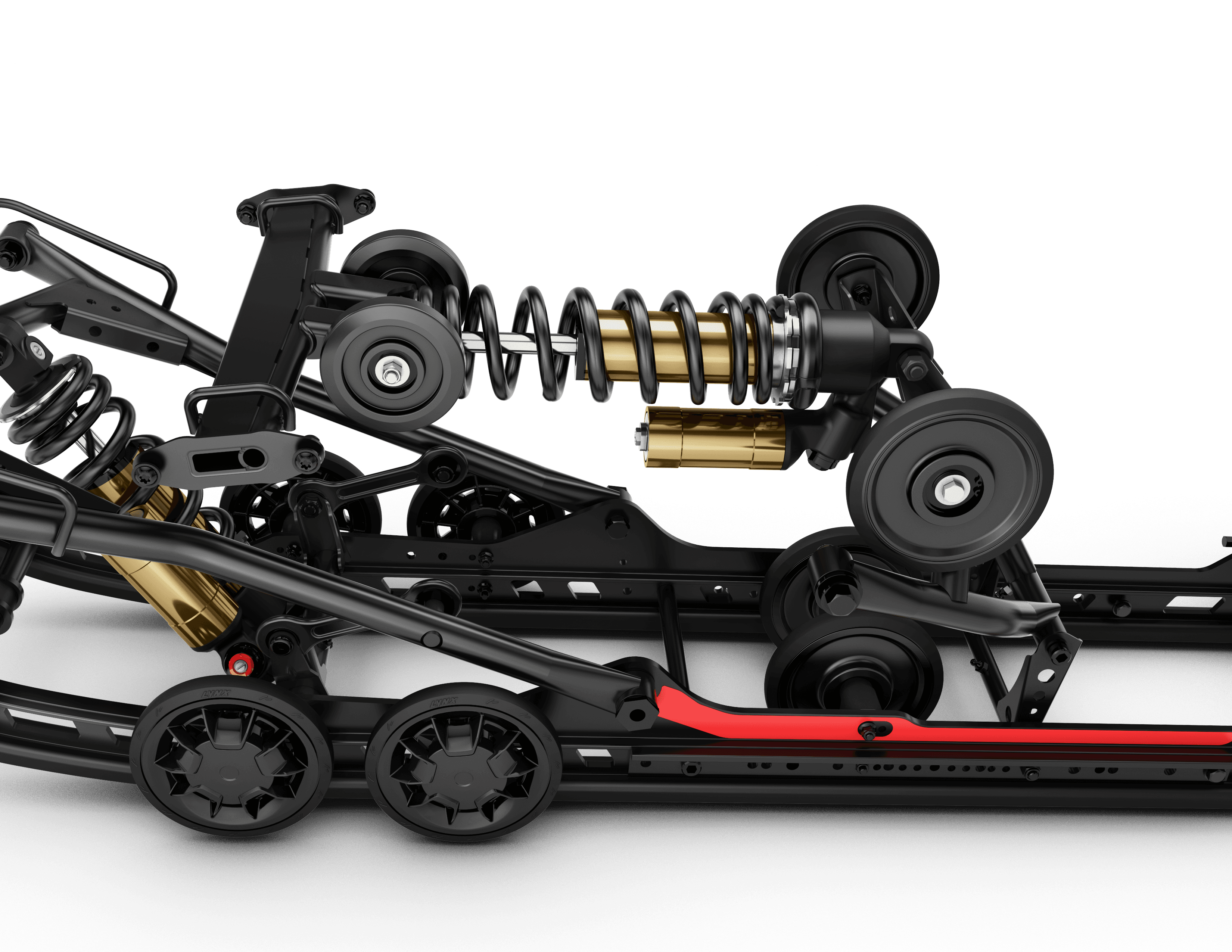

Преднатяг — начальное сжатие установленной пружины. Регулировочное кольцо поджимает её ещё до дополнительной нагрузки от водителя. Это меняет исходное положение подвески под нагрузкой и распределение доступного хода между сжатием и распрямлением.

Увеличение преднатяга не меняет жёсткость линейной пружины. Если для нужной нагрузки не хватает допустимого диапазона регулировки, нужна пружина другой жёсткости. Преднатяг также не увеличивает разрешённую грузоподъёмность снегохода.

Проседание под нагрузкой, или sag, — разница между полностью распрямлённой подвеской и её положением с водителем, экипировкой и багажом. Сравнивают расстояние между одинаковыми точками, указанными для конкретной подвески. Это позволяет оценить рабочее положение до первой кочки.

Склизы и катки: как тележка поддерживает гусеницу

Склизы — сменные накладки снизу направляющих. По ним скользят металлические скобы на внутренней стороне гусеницы. Катки — ролики, которые поддерживают и направляют ленту, снижая скольжение в отдельных местах. В современных тележках склизы и катки работают вместе.

Снег охлаждает зону трения и обеспечивает смазку между склизом и скобами. На длинном участке льда или при малом количестве снега условия ухудшаются: склизы и гусеница нагреваются, износ ускоряется. Скребки поднимают снежную крошку к тележке и помогают охлаждению. Например, они предусмотрены на Matryx RMK из руководства MY2027.

Отметка предельного износа на склизе помогает определить срок замены. Проверять нужно всю его длину: передняя часть может изнашиваться быстрее задней. У катков осматривают покрытие и проверяют свободное вращение, у амортизаторов — следы течи. Перед регулировкой подвеска должна быть исправной.

Телескопическая и рычажная подвеска лыж

В телескопической схеме подвижная часть стойки перемещается вдоль её оси. У рычажной лыжа движется вместе с рычагами, поворачивающимися в шарнирах на раме. Схема определяет траекторию лыжи и расположение деталей вокруг неё.

У Skandic LE передняя подвеска LTS — телескопическая. Такая компоновка оставляет место для широкого плоского днища; BRP связывает это с опорой машины на глубокий снег. В Expedition Xtreme и Summit применяется рычажная RAS: она использует А-образные рычаги. Конкретное поколение и ход различаются.

EMEA — Европа, Ближний Восток и Африка. Значения относятся к указанным исполнениям.

Подвески Ski-Doo: рабочая и горная задачи

Для зимней работы и поездок с пассажиром мы рекомендуем Skandic LE 2027: его североамериканская спецификация предусматривает двухместное сиденье, LTS и uMotion. У Skandic Sport с теми же названиями подвесок штатное сиденье одноместное.

У Expedition Xtreme MY2027 EMEA передние и центральный амортизаторы — KYB 36 Plus, задний — KYB PRO 36 EA-3. У Skandic LE NA — Motion Control спереди и в центре, KYB 36 сзади. Для активного маршрута Xtreme предлагает другое оснащение демпфирования при том же заднем ходе 266 мм. Штатное сиденье Xtreme в этой спецификации одноместное.

В Summit Expert 2027 задняя tMotion Lock-Out имеет фиксированный задний рычаг. BRP связывает эту конструкцию с точностью технических манёвров в глубоком снегу. Спереди и сзади стоят KYB PRO 36 EA-3, в центре — KYB 36 Plus. Это вариант для водителя, которому нужна горная геометрия и регулируемое сжатие амортизаторов.

В Summit Adrenaline MY2027 NA задняя подвеска обозначена tMotion X, а амортизаторы — KYB 36. У Expert передняя лыжная колея 813 мм, у Adrenaline — 864 мм с регулировкой. Сравнение относится к двум конкретным пакетам, а не ко всем Summit.

Другие названия Ski-Doo относятся к своим направлениям. rMotion — задняя подвеска маршрутных и спортивных моделей MXZ; cMotion разработана для смешанной задачи Backcountry: подготовленный маршрут и глубокий снег. Развитие классов техники разобрано в истории снегоходов.

Ski-Doo Skandic LE 2027(0)

6 вариантов: 4 двигателя, 2 гусеницы

от 2 240 000 ₽

В наличии

Ski-Doo Summit Expert 2027(1)

20 вариантов: 2 двигателя, 3 гусеницы, 2 приборные панели, 3 цвета

от 2 740 000 ₽

В наличии

Lynx: чем отличаются PPS и EasyRide+

LFS обозначает переднюю подвеску Lynx, PPS и EasyRide — задние. PPS³ применяется в маршрутных и кроссоверных машинах. PPS³ DS на Shredder имеет геометрию для глубокого снега и меньший угол входа гусеницы по сравнению с предшественником. PPS² DS+ — отдельная лёгкая конструкция с малым углом входа гусеницы, которую Lynx также предназначает для глубокого снега.

EasyRide+ используется в широкогусеничных рабочих и кроссоверных моделях. Производитель связывает увеличенный ход и пологий вход гусеницы с движением в рыхлом снегу и работой на неровном маршруте.

В Commander RE и широком Brutal стоит EasyRide+, но центральные амортизаторы различаются. Commander RE MY2027 получил регулируемый KYB PRO 46 EA-3. Обе ширины Brutal используют KYB 46 Plus в центре.

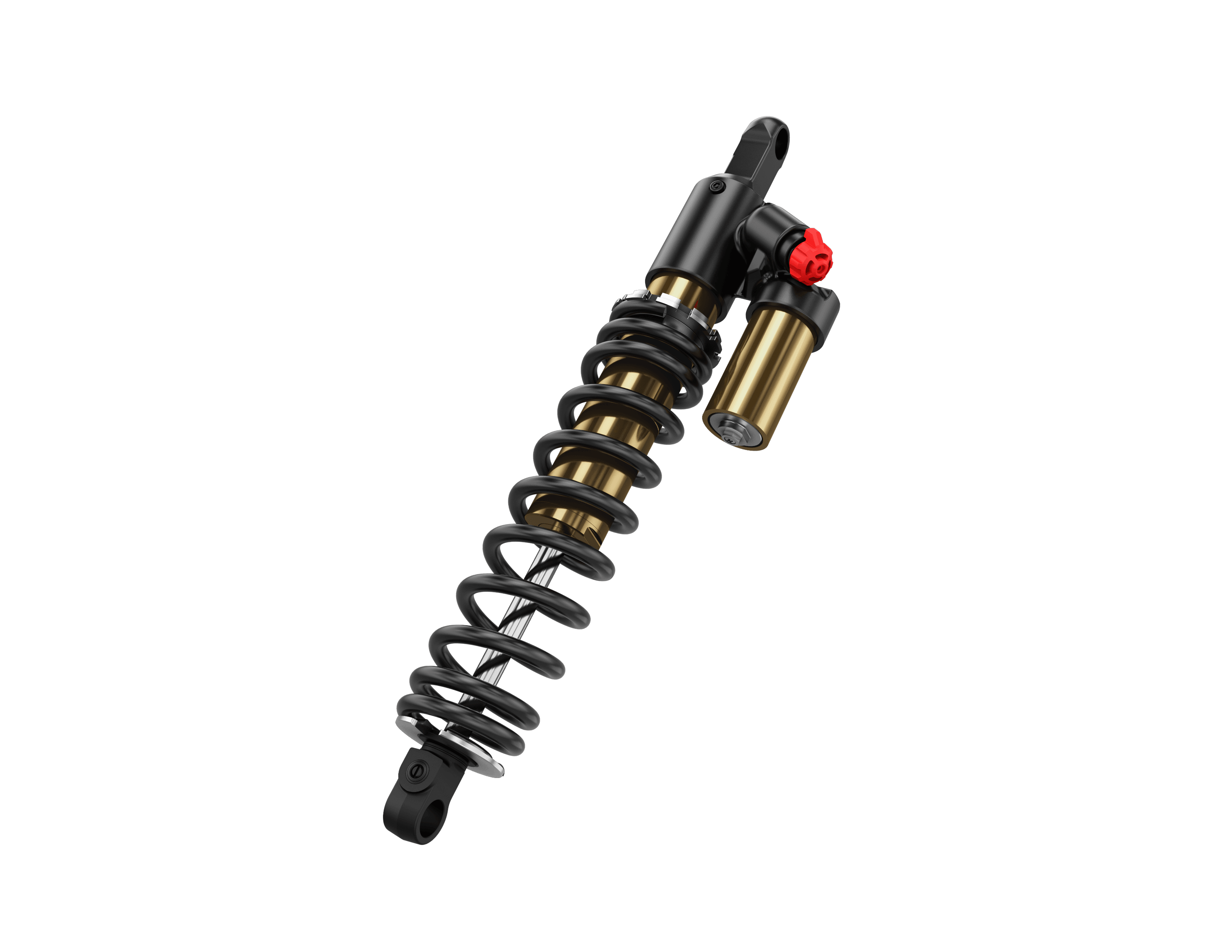

У KYB EA-3 сжатие выбирается из трёх положений. Обозначение R в приведённых EA-3 R сопровождает отдельную регулировку отбоя. У передних и заднего амортизаторов Commander RE можно менять оба процесса, у центрального PRO 46 EA-3 — сжатие. Это полезно для активного маршрута, где меняются размер неровностей и нагрузка на подвеску.

Для универсальных одиночных поездок с активными участками мы рекомендуем Commander RE, если нужны отдельные регулировки сжатия и отбоя на лыжах и сзади. Альтернатива — Expedition Xtreme с uMotion и трёхпозиционным задним KYB PRO 36 EA-3. У заднего амортизатора Xtreme три положения сжатия; отдельная регулировка отбоя в приведённом листе не заявлена. Другие различия этих машин есть в сравнении Ski-Doo и Lynx.

Ограничительный ремень тележки

Ограничительный ремень соединён с передним рычагом задней тележки и ограничивает его распрямление. При изменении длины меняются доступное движение рычага, угол входа гусеницы и перенос нагрузки.

Например, в техническом описании EasyRide+ Lynx связывает более короткое положение ремня с меньшим ходом центрального рычага и меньшим переносом веса. Это изменение геометрии тележки, а не регулировка амортизатора.

Polaris RMK: геометрия и амортизаторы

У PRO RMK и Khaos разные задние настройки и назначение: Polaris позиционирует PRO для точного движения по сложному горному рельефу, Khaos — для более выраженного переноса веса и подъёма лыж. У Khaos это связано с геометрией задней подвески. Выбор подходит водителю, который хочет активнее управлять положением машины на разгоне и рельефе.

У PRO RMK MY2027 доступны WER Monotube и Velocity. Monotube — более простое оснащение, Velocity добавляет регулировку сжатия. У Khaos из таблицы ниже стоят WER Velocity Hi-Lo с отдельными настройками для медленного и быстрого движения штока. WER — Walker Evans Racing, производитель амортизаторов.

Factory Edition получила другие клапанные настройки амортизаторов, усиленные пружины и направляющие HD. Polaris предназначает этот комплект для более тяжёлых ударов и агрессивного горного катания. Мы рекомендуем его водителю, которому нужны эти элементы; для активного катания без такого требования отправная точка — Khaos.

В магазине представлены RMK Khaos 2027 и RMK Factory Edition 2027 с выбором комплектации. Таблица описывает названные американские варианты.

Настройка подвески: пример RMK Khaos MY2027

Начальная задача — рабочее положение подвески с водителем, а следующая — реакция на неровности. Руководство Matryx RMK MY2027 сначала предлагает настройкой преднатяга задней пружины отрегулировать давление на лыжи и перенос веса, затем переходить к регуляторам сжатия. Пружину регулируют при разгруженном амортизаторе и полностью распрямлённой подвеске, в пределах длины, заданных для этой модели.

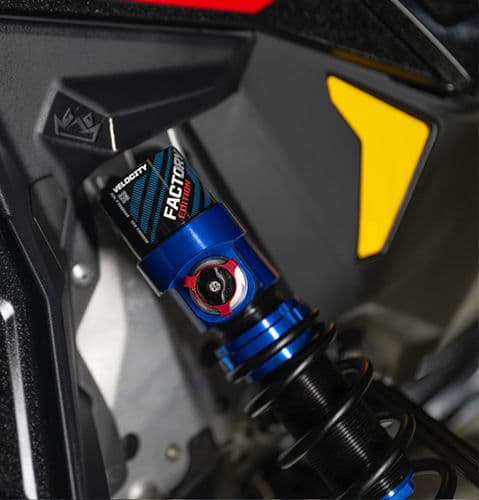

High-speed и low-speed означают скорость сжатия амортизатора. Резкий короткий выступ вызывает быстрое движение штока даже при небольшой скорости снегохода. У WER Velocity на Khaos внутренний регулятор отвечает за low-speed, наружный — за high-speed. Руководство предлагает начинать с low-speed.

Предположим, у исправного RMK Khaos MY2027 с WER Velocity после настройки преднатяга передняя подвеска всё ещё пробивается на выбранном участке. По разделу Shock Compression Damping руководства:

1. Остановите снегоход и выключите двигатель. Запишите исходное положение регуляторов.
2. Увеличьте демпфирование сжатия на два щелчка по часовой стрелке, если смотреть сверху на регулятор. На двух передних амортизаторах изменение должно быть одинаковым.
3. Повторите поездку по сопоставимому участку и оцените, исчез ли пробой. Если нужна более мягкая реакция, руководство предусматривает изменение в обратную сторону тем же шагом — два щелчка.

В рабочем положении регулятор должен оставаться как минимум на один щелчок открытым от полного закрытия. Руководство предупреждает о повреждении амортизатора при работе в полностью закрытом положении. Направления и шаг в этом примере относятся к Khaos с WER Velocity MY2027.

Lynx COMMANDER RE 2027(0)

2 970 000 ₽

Под заказ

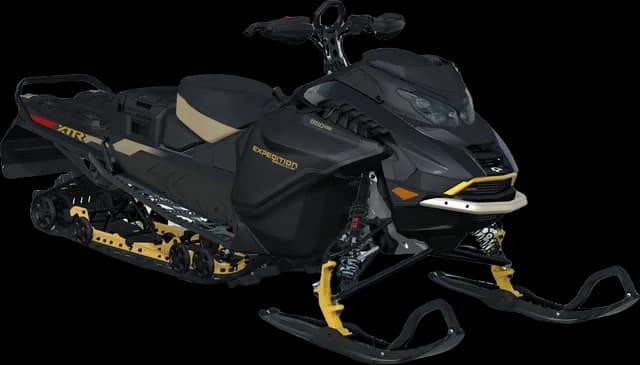

Ski-Doo Expedition Xtreme 2027(0)

4 варианта: 2 двигателя, 2 приборные панели

от 2 540 000 ₽

Под заказ

Polaris RMK Khaos 2027(0)

9 вариантов: 2 двигателя, 5 гусениц

от 2 920 000 ₽

Под заказ

Модели для работы, маршрутов и глубокого снега собраны в каталоге снегоходов.
